3portový napáj. panel s ochranou proti prepetí 30V | PwP-3-30

3 portový napájecí panel s ochranou proti prepetí 30V, bez zdroje. Power panel., 3 portový napájecípanel s kvalitní zemnící plochou a chránenýminapájecími vodici.

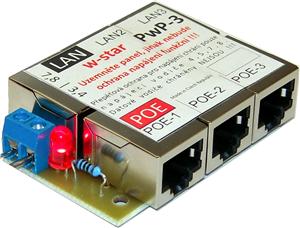

Panel integrující 3 pasivní POE injektory vhodný pro napájení až tří zařízení jedním vhodně dimenzovaným zdrojem opatřený kvalitní zemnící plochou a elektronickou ochranou proti přepětí.
Do RJ45 konektorů na jedné straně se připojují datové kabely bez napájení, na opačnou stranu se připojují zařízení využívající napájení po ethernetovém kabelu.

K napájení se využívají dva nepoužité páry ethernetového kabelu. Napájení je přivedeno z externího zdroje na šroubovací svorky.

Napájecí páry, obvykle : 4, 5 (kladný pól) / 7, 8 (záporný pól), konkrétní zapojení si zvolí uživatel sám při montáži. Linky - páry 4 a 5 jsou mezi sebou spojeny a také 7 a 8 jsou mezi sebou spojeny. Panel nelze použít pro 1G síť.

Rozhraní:

3x RJ45 konektor pro připojení do LAN (Data)

3x RJ45 konektor pro sloučený výstup (Data+Napájení)

1x 2pin šroubovací pro připojení napájení

1x 3mm díra pro připevnění zemnícího vodiče (vodič není součástí dodávky)

led indikace napájení (funguje pouze v případě, že na vodičích 4, 5 je plus)


Mezní hodnoty:
Max napájení napětí ss 28V, střídavé 20V



Zemnění :
Obecným problémem je poškození zařízení přepětím na ethernetovém portu.

Náš power panel byl navržen a vyroben v České Republice na základě našich dlouholetých zkušeností s provozem wifi zařízení. Proto je panel opatřen kvalitní zemnící plochou rozlitou po spodní části tištěného spoje a vyvedenou do zemnících bodů. Pokud připojíte zemnící vodič k power panelu do zemnícího bodu, budete mít přímo uzeměné stínění UTP kabelu a konektory. Doporučujeme pro venkovní instalaci používat stíněný UTP kabel, pro vnitřní instalace stačí nestíněný, tím dojde i k oddělení zemnění aktivních prvků od zařízení, které jsou instalovány ve venkovním prostředí.

Ochrana proti přepětí:
Napájecí - NIKOLIV DATOVÉ - vodiče jsou chráněny proti přepětí polovodičovými elektronickými součástkami. Je to z důvodu jejich rychlejší odezvy na případné přepětí nežli převážně používané plynové bleskojistky.

V případě, že je panel pod napětím stav indikuje svým svitem LED dioda. Pokud dioda nesvítí, je problém patrně v napájení. Barevné varianty LED diod na požádání jsou možné - červená, zelená, modrá, bílá, žlutá - příplatek za konkrétní barvu (pokud není skladem) je 30 kč/ ks !

Ochrana je vyráběna ve dvou provedeních
A) - 30V - PWP-3-30 - vhodné pro použití s pasívní napájecí technologií s napětím do cca 25V.
B) - 60V - PWP-3-60 - vhodné pro zařízení používající 48V napájecí technologii (max 56V)

Prosím, zkontrolujte při objednání, kterou verzi jste si objednali, liší se označením v KODU!!!

Zbytkové napětí při testování rázovou vlnou 2000V 8/ 20us dosahuje hodnot nižších než 150V.

POZOR, pokud připojíte na 30V verzi napájení vyšší nežli cca 25V dojde k trvalému a nevratnému poškození elektronických součástek a ochrana (a pravděpodobně i panel) nebude funkční.

Každá deska má kusovou zkoušku, to znamená, že veškeré její funkce byly otestovány při výrobě v ČR.

POZOR, TOTO NENÍ PŘEPĚŤOVÁ OCHRANA, POKUD CHCETE PLNOHODNOTNOU OCHRANU PROTI PŘEPĚTÍ, POUŽIJTE LASKAVĚ SOUSTAVU ZAŘÍZENÍ DLE PLATNÉ NORMY !!!

Dokumenty:

• Návod k použití přepěťové ochrany [pdf]
