4portový napáj. panel s ochranou proti přepětí 60V | PwP-4-60

4 portový napájecí power panel s ochranou proti přepětí, pojistkou a signalizací, 48V


POPIS

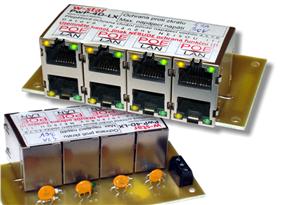

Nová verze panelu integrující 4 pasivní POE injektory, vhodný pro napájení až čtyř zařízení jedním vhodně dimenzovaným zdrojem, opatřený kvalitní zemnící plochou a elektronickou ochranou proti přepětí.Panel je osazen navíc i ochranou proti zkratu na každém portu a signalizaci napájení.

• Každý port má ochranu proti přepětí - v tomto případě 1, 6A a 60V (hodnoty na obrázku jsou pouze informativní). Konkrétní hodnota je uvedena v popisu a lze ji individuálně změnit dle požadavků zákazníka
• Každý port má zdvojnásobený počet ochranných prvků tak, aby byl co nejlépe chráněn i při rozepnuté pojistce proti zkratu.
• 3 vodičovou svorkovnici pro připojení napájení, která umožňuje připojit vodičem do svorkovnice i zemnění
• 4 otvory pro uchyceni v držáku, nebo pouze v rozvaděči
• Indikace stavu pomocí led - pokud led svítí žlutě, je v pořádku napájecí napětí panelu.
• Zeleně svítí led dioda, pokud je port pod napětím. Jednoduše poznáte, co se v portu děje.

Mezní hodnoty:
Max napájení napětí ss 48V, střídavé 36V
Trvalý proud 0, 9A na port
Vypínací proud 1, 8A na port

Pokud nesvítí žádná led, je problém se zdrojem napětí.

Pokud svítí žluté ledky a zelené ne, porty u kterých nesvítí zelené led mají rozpojenou pojistku proti zkratu - na portu je zkrat.

Pokud svítí i žluté i zelené ledky na portu vše funguje bez problémů.

Do RJ45 konektorů dole se připojují datové kabely bez napájení, horní konektor je určen pro připojení zařízení využívající napájení po ethernetovém kabelu.

K napájení se využívají dva nepoužité páry ethernetového kabelu. Napájení je přivedeno z externího zdroje na šroubovací svorky.

Napájecí páry, obvykle : 4, 5 (kladný pól) / 7, 8 (záporný pól), konkrétní zapojení si zvolí uživatel sám při montáži. Linky - páry 4 a 5 jsou mezi sebou spojeny a také 7 a 8 jsou mezi sebou spojeny. Panel nelze použít pro 1G síť.

Rozhraní:
• 4x RJ45 konektor pro připojení do LAN (Data)
• 4x RJ45 konektor pro sloučený výstup (Data+Napájení)
• 1x 3pin šroubovací pro připojení napájení
• 4x 3mm díra pro připevnění zemnícího vodiče (vodič není součástí dodávky)
• led indikace napájení (funguje pouze v případě, že na vodičích 4, 5 je plus)

Zemnění :
Obecným problémem je poškození zařízení přepětím na ethernetovém portu.

Power panel byl navržen a vyroben v České Republice na základě dlouholetých zkušeností s provozem wifi zařízení. Proto je panel opatřen kvalitní zemnící plochou rozlitou po spodní části tištěného spoje a vyvedenou do zemnících bodů. Pokud připojíte zemnící vodič k power panelu do zemnícího bodu, budete mít přímo uzeměné stínění UTP kabelu a konektory. Doporučujeme pro venkovní instalaci používat stíněný UTP kabel, pro vnitřní instalace stačí nestíněný, tím dojde i k oddělení zemnění aktivních prvků od zařízení, které jsou instalovány ve venkovním prostředí.

Ochrana proti přepětí:
Napájecí - NIKOLIV DATOVÉ - vodiče jsou chráněny proti přepětí polovodičovými elektronickými součástkami. Je to z důvodu jejich rychlejší odezvy na případné přepětí nežli převážně používané plynové bleskojistky.

V případě, že je panel pod napětím stav indikuje svým svitem LED dioda. Pokud dioda nesvítí, je problém patrně v napájení.

Zbytkové napětí při testování rázovou vlnou 2000V 8/ 20us dosahuje hodnot nižších než 150V.

POZOR, pokud připojíte na 30V verzi napájení vyšší nežli cca 25V dojde k trvalému a nevratnému poškození elektronických součástek a ochrana (a pravděpodobně i panel) nebude funkční.

Každá deska má kusovou zkoušku, to znamená, že veškeré její funkce byly otestovány při výrobě v ČR.

POZOR, TOTO NENÍ PŘEPĚŤOVÁ OCHRANA, POKUD CHCETE PLNOHODNOTNOU OCHRANU PROTI PŘEPĚTÍ, POUŽIJTE LASKAVĚ SOUSTAVU ZAŘÍZENÍ DLE PLATNÉ NORMY !!!
